Осевые и радиальные вентиляторы решают одну общую задачу - перемещают воздух. Но делают это по-разному, поэтому в реальной вентиляционной системе они не всегда взаимозаменяемы.
Если нужно быстро обновлять большой объем воздуха при небольшом сопротивлении, обычно смотрят в сторону осевой конструкции. Если воздух проходит через длинные воздуховоды, фильтры, повороты и местные отсосы, чаще нужен радиальный вентилятор.
Главное отличие
У осевого вентилятора воздух движется вдоль оси рабочего колеса. Такая схема дает большой расход и компактную конструкцию, но плохо переносит высокое сопротивление сети. Поэтому осевые модели часто ставят на проветривание, вытяжку через проем, охлаждение и короткие каналы.
У радиального вентилятора воздух входит по оси, а выходит через спиральный корпус. Поток меняет направление, зато вентилятор лучше создает давление. Это важно для систем с воздуховодами, фильтрами, циклонами, пылеулавливанием и местными отсосами.

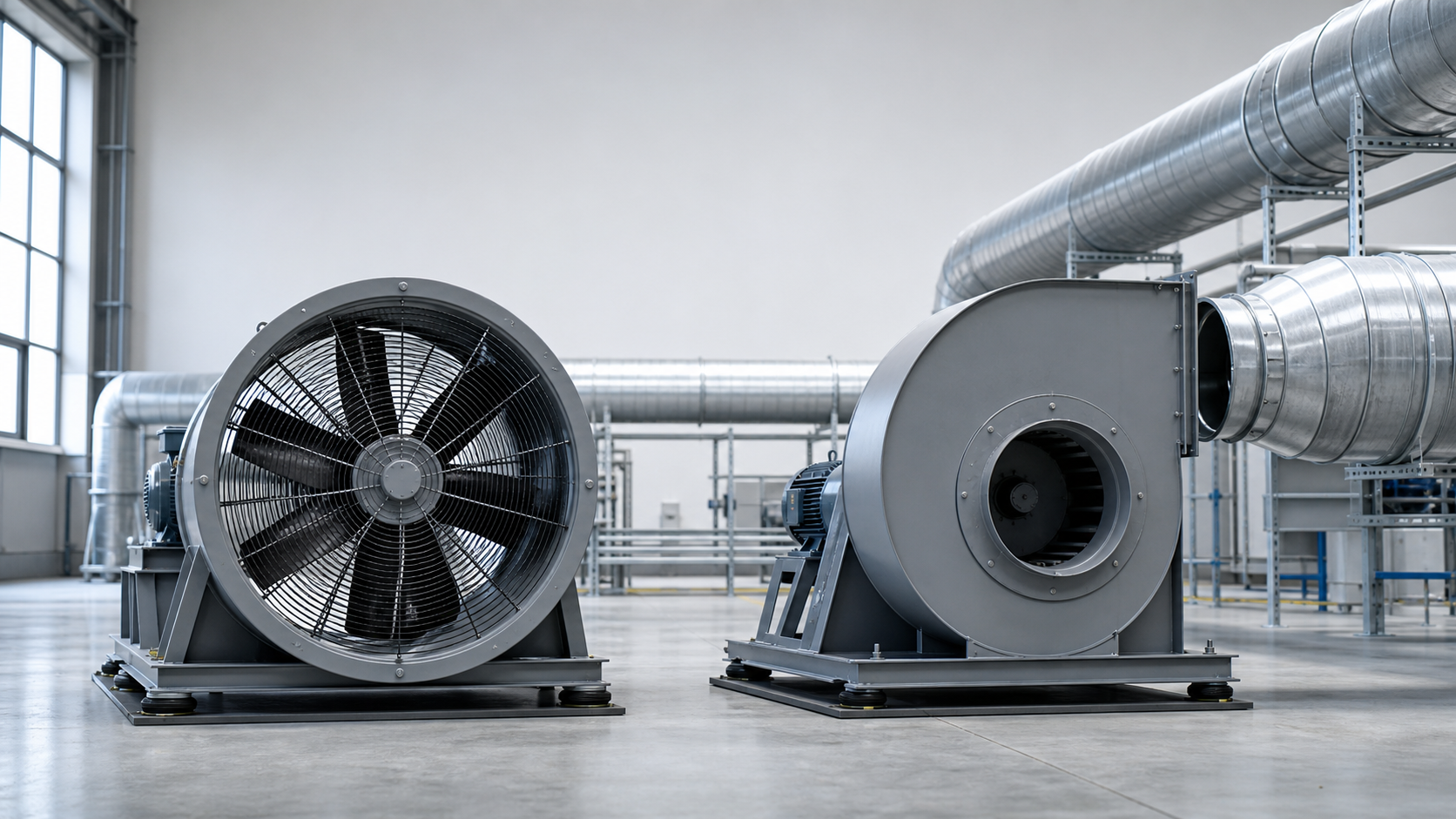

Сравнение осевых и радиальных вентиляторов
| Критерий | Осевой вентилятор | Радиальный вентилятор |
|---|---|---|
| Направление потока | Вдоль оси вращения | Вход по оси, выход через корпус |
| Сильная сторона | Большой расход воздуха при небольшой сети | Работа с сопротивлением и созданием давления |
| Типовые задачи | Проветривание, вытяжка, охлаждение, воздухообмен | Воздуховоды, фильтры, аспирация, местные отсосы |
| Монтаж | Проем, рама, короткий канал | Отдельное место под корпус, патрубки и обслуживание |
| Когда не подходит | Длинные трассы и высокое сопротивление | Простейший воздухообмен, где давление почти не нужно |
Когда выбрать осевой вентилятор
Осевые вентиляторы выбирают для задач, где поток должен пройти короткий путь: вытяжка из цеха через стеновой проем, обдув оборудования, удаление теплого воздуха, подача воздуха в рабочую зону или общий воздухообмен без сложной сети.
Такой вариант обычно проще по монтажу и занимает меньше места. Но перед выбором все равно проверяют решетки, жалюзи, обратные клапаны и шум, потому что даже простые элементы могут заметно снизить фактический расход.
Когда выбрать радиальный вентилятор
Радиальные вентиляторы нужны там, где воздуху приходится преодолевать сопротивление. Это длинные воздуховоды, фильтры, циклоны, пылевые системы, вытяжка от станков, сушильные камеры и технологические линии.
Радиальный вентилятор обычно крупнее и требует больше внимания к монтажу, зато он стабильнее держит расход в сложной сети. Для производства это часто важнее компактности, потому что ошибка по давлению сразу отражается на работе всей вентиляции.
Как давление влияет на выбор
Если расчетное сопротивление небольшое, можно рассматривать осевую схему. Если сопротивление заметное, выбор смещается к радиальной. Внутри радиальных моделей также есть разделение по давлению: низкого, среднего и высокого давления.
Чем больше сопротивление, тем внимательнее нужно смотреть рабочую точку вентилятора. Производительность «на свободном выходе» не показывает, сколько воздуха реально пройдет через фильтры, повороты и сеть после монтажа.
Типичные ошибки
Самая распространенная ошибка - выбирать вентилятор только по расходу воздуха. Расход без давления почти ничего не говорит о работе в готовой системе. Вторая ошибка - считать, что осевой вентилятор всегда экономичнее. В простой задаче это может быть правдой, но в сложной сети он просто не выйдет на нужный режим.
Правильный выбор начинается с схемы вентиляции. Если воздух идет коротко и почти без препятствий, осевой вентилятор выглядит логично. Если сеть длинная или нагруженная, стоит сразу считать радиальный вариант и подбирать модель по рабочей точке.
Часто задаваемые вопросы
Что лучше для промышленной вытяжки: осевой или радиальный вентилятор?
Если вытяжка работает через короткий проем или небольшой канал, часто подходит осевой вентилятор. Если есть длинная сеть, фильтры или местные отсосы, обычно выбирают радиальный.
Почему радиальный вентилятор лучше работает с воздуховодами?
Его конструкция позволяет создавать большее давление, поэтому он стабильнее перемещает воздух через повороты, фильтры и протяженные участки сети.
Можно ли заменить радиальный вентилятор осевым?
Можно только после расчета. Если система имеет заметное сопротивление, осевой вентилятор может не обеспечить нужный расход воздуха.
Что нужно знать перед выбором типа вентилятора?
Нужны расход воздуха, сопротивление сети, назначение вентиляции, температура и загрязненность воздуха, место установки и требования по шуму.
