Канальный вентилятор ставят прямо в воздуховод, поэтому его выбор начинается не с внешнего вида, а с самой вентиляционной сети. Нужно понимать форму канала, расход воздуха, сопротивление, место монтажа и требования к шуму.

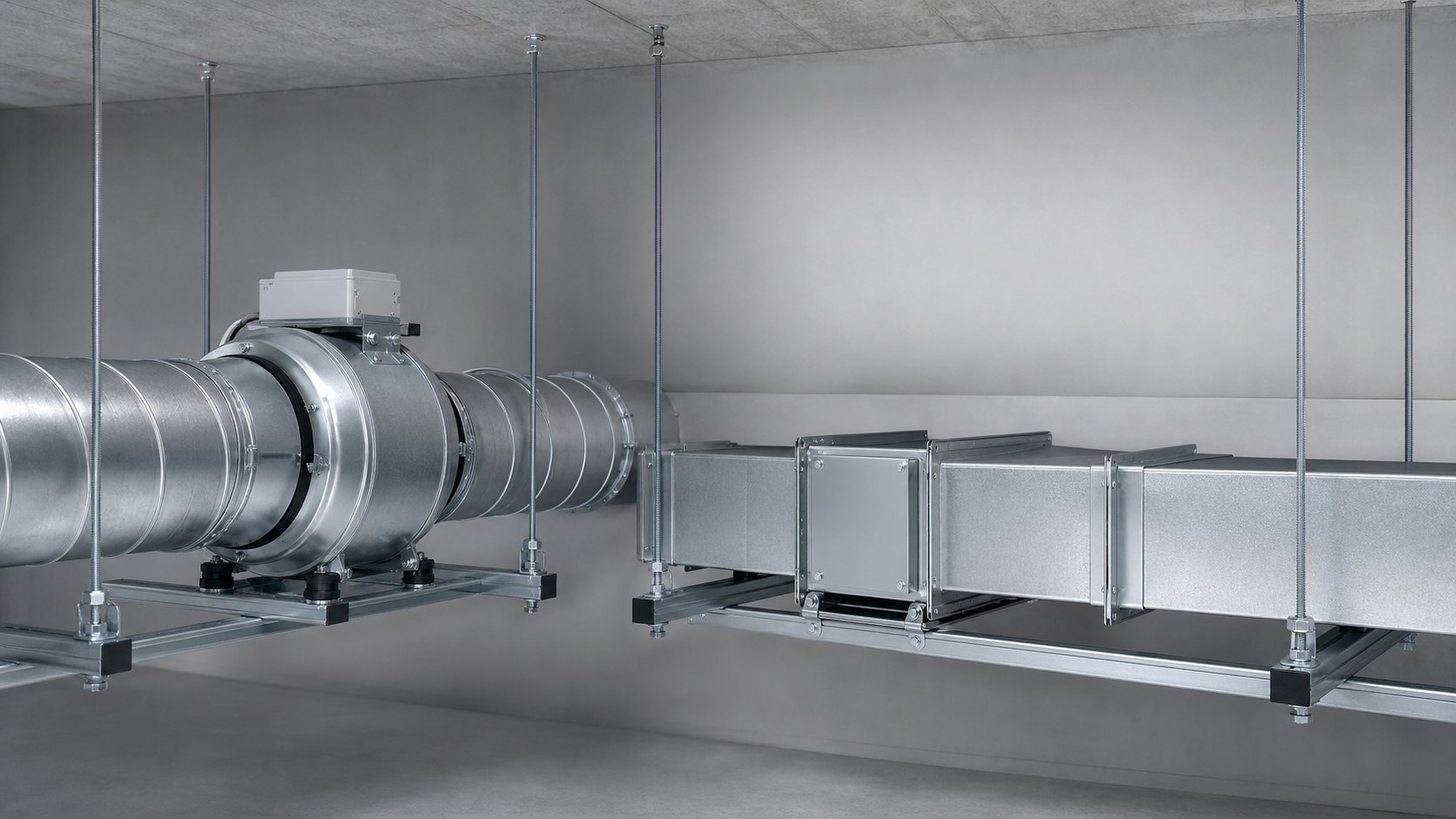

Самая частая развилка простая: круглый вентилятор ВКК или прямоугольный ВКПН. Оба варианта используют в приточно-вытяжных системах, но они рассчитаны на разные воздуховоды и разные монтажные ситуации.
Где используют канальные вентиляторы
Канальные вентиляторы применяют там, где оборудование нужно встроить в систему воздуховодов: в цехах, складах, торговых помещениях, кухонных вытяжных линиях, административных зданиях и технических помещениях. Такой вентилятор не требует отдельной венткамеры и занимает меньше места, чем многие напольные установки.
Главное ограничение - он должен совпадать с воздуховодом по форме и присоединительным размерам. Если канал круглый, удобнее ставить круглый корпус. Если сеть прямоугольная, переходники иногда создают лишнее сопротивление и занимают место, поэтому чаще выбирают прямоугольное исполнение.
Когда выбирать круглый ВКК
Круглые канальные вентиляторы ВКК подходят для круглых воздуховодов и компактных приточно-вытяжных систем. Их удобно монтировать на прямом участке канала, особенно когда сеть уже собрана из круглых оцинкованных воздуховодов.
ВКК часто выбирают для помещений, где важны простая установка, небольшой занимаемый объем и аккуратное подключение к существующей сети. Перед подбором проверяют диаметр канала, расход воздуха, допустимый шум и возможность доступа для обслуживания.
Когда выбирать прямоугольный ВКПН
Для прямоугольных воздуховодов логичнее использовать прямоугольные канальные вентиляторы. Они хорошо вписываются в сети с большим сечением, где переход с прямоугольного канала на круглый усложнил бы монтаж и увеличил потери давления.
ВКПН применяют в приточных и вытяжных системах производственных, общественных и коммерческих зданий. При выборе конкретного исполнения смотрят мощность, напряжение, частоту вращения, максимальную производительность и соответствие размерам прямоугольного канала.
Сравнение ВКК и ВКПН
| Параметр | ВКК | ВКПН |
|---|---|---|
| Форма воздуховода | Круглый канал | Прямоугольный канал |
| Монтаж | Компактная установка на участке круглого воздуховода | Установка в прямоугольную сеть без лишних переходов |
| Типовые задачи | Приток, вытяжка, небольшие и средние сети | Более крупные каналы, производственные и общественные здания |
| Что особенно важно проверить | Диаметр, расход, шум, доступ к обслуживанию | Сечение канала, производительность, давление, место под корпус |
Какие параметры проверить
Для подбора нужны расход воздуха в м3/ч и сопротивление сети в Па. Если сопротивление неизвестно, его оценивают по длине воздуховодов, количеству поворотов, решеток, фильтров, клапанов и шумоглушителей. Чем больше элементов в сети, тем выше нагрузка на вентилятор.
Также проверяют напряжение питания, мощность двигателя, температуру перемещаемого воздуха, допустимый уровень шума и удобство обслуживания. Если вентилятор стоит в труднодоступном месте, важно заранее предусмотреть ревизионный люк и возможность безопасно снять корпус или двигатель.
Ошибки при выборе
Частая ошибка - выбирать канальный вентилятор только по размеру воздуховода. Размер показывает, куда его можно установить, но не гарантирует нужный расход. Вторая ошибка - забывать про фильтры и повороты: после монтажа фактический поток может оказаться ниже расчетного.
Еще один риск - ставить переходники там, где можно подобрать вентилятор под форму канала. Переходы не запрещены, но они занимают место и добавляют сопротивление. Если сеть прямоугольная, ВКПН часто получается проще и аккуратнее, чем круглый вентилятор с переходными элементами.
Часто задаваемые вопросы
Чем ВКК отличается от ВКПН?
ВКК выбирают для круглых воздуховодов, а ВКПН - для прямоугольных. Основная разница связана с формой корпуса, монтажом и присоединением к вентиляционной сети.
Можно ли поставить круглый вентилятор в прямоугольный канал?
Можно через переходники, но это добавляет сопротивление и занимает место. Если сеть прямоугольная, часто удобнее сразу подобрать прямоугольный вентилятор.
Какие данные нужны для подбора канального вентилятора?
Нужны форма и размер воздуховода, расход воздуха, сопротивление сети, напряжение, температура среды, требования по шуму и место установки.
Подходит ли канальный вентилятор для вытяжки с кухни или производства?
Подходит, если модель рассчитана на нужную среду, температуру и загрязненность воздуха. Для жирного, горячего или запыленного воздуха условия нужно уточнять отдельно.
